Proses Pembuatan Kabel OTG ( TKJ)
Proses Pembuatan Kabel OTG secara massal
Kabel OTG USB merupakan kabel untuk keperluan penggunaan multi perangkat dari sebuah sumber induk, dalam hal ini adalah HP Android atau jenis Android lainnya seperti Android layar lebar (ipad atau tab). Sebetulnya dulunya sudah ada penggunaan keyboard mini untuk sebuah tab/ipad agar penggunaan ala Laptop/PC dapat dilakukan. Namun seiring waktu berjalan saat ini Smartphone layar kecilpun sudah digunakan layaknya tab/ipad dengan eksternal keyboard bahkan dibuat interface multifungsi sehingga semakin serbaguna. Apalagi software atau aplikasi sudah banyak bertebaran guna kebutuhan dimaksud.
Kita tidak membahas aplikasi atau software interface keyboard Android dan lain-lain, namun lebih membahas bagaimana cara proses pembuatan kabel OTG dengan mudah, menginstalasi dan memasang kabel usb nya.
Bahan :
1. USB Micro.
2. USB Female.
3. Kabel.
Alat :

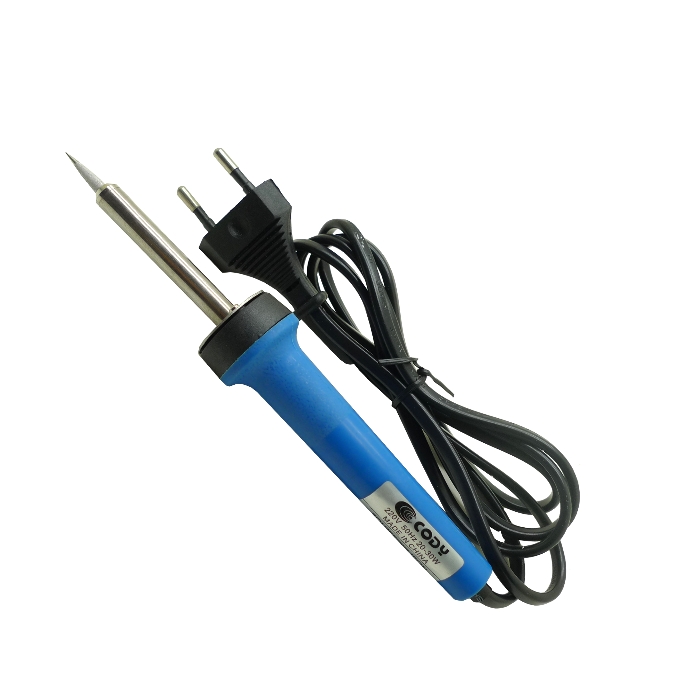

1. Solder.

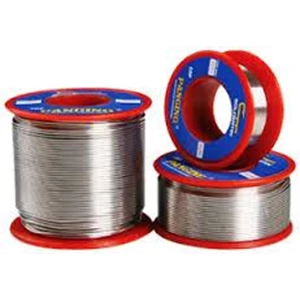

2. Timah.
3. Gunting/Cutter.
4. Dan Alat Berat pendukung lainnya.
Ok kita lanjut proses pembuatannya :
- Pertama-tama untuk membuat kabel OTG sendiri dari USB biasa ini siapkan sebuah kabel USB biasa dengan kualitas bagus. Pilih dengan model kepala yang yang bisa dilepas ya, karena agar memudahkan mengubahnya perlu dibuka dulu kepalanya (Model seperti ini tersedia di toko elektronik/sebuah perusahaan memproduksi nya sendiri lalu mereka menambahkan logo sebagai pengenal bahwa itu produk buatannya).
- Setelah itu buka konektor dalam hingga bagian pin kakinya terlihat seperti gambar di bawah ini.
- Pin kaki konektor dari USB memiliki jalur seperti gambar di bawah ini. Untuk membuat kabel OTG yang perlu dilakukan hanyalah menyambungkan pin Gnd dan pin Sence.
- Untuk menyambungkannya, hanya perlu menyoldernya saja sedikit sudah cukup.
- Setelah pin Gnd dan pin Sence dihubungkan dengan solder hingga menjadi OTG mode.
- Pasang kembali konektor kedalamnya dan pasang kembali tutup luarnya.
-∆!!!WARNING!!!∆-
Nb : Perlu diingat panjang kabel di tentukan keinginan konsumen atau kita. biasanya perusahaan akan memberikan panjang +-30CM. jika anda membuat sendiri anda bisa menentukan panjangnya sesuai dengan selera.
-∆!!!WARNING!!!∆-- Solder kabel pada USB Female konektor sesuai dengan skema warna di bawah ini.
- Agar antar sambungan solder tidak terjadi korslet, bungkus bagian yang terbuka dengan lem tembak.
- Bungkus dengan selotip bakar agar terlihat lebih rapi sekaligus lebih kuat (Langkah ini hanya berlaku saat kita membuatnya sendiri. jika perusahaan produksi Massal biasanya mereka akan membeli penutupnya di alat elektronik atau membuatnya sendiri agar bisa diberi logo perusahaan).
- Sudah jadi deh Kabel OTG dari kebel USB biasa. Sekarang tinggal dicoba.

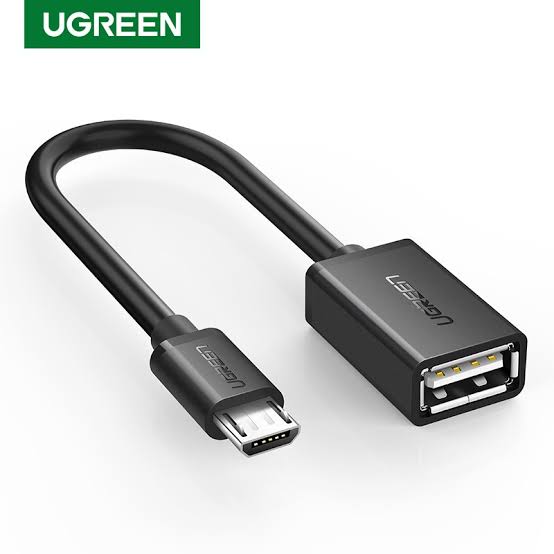

∆∆∆ Contoh Kabel OTG dari perusahaan yang di produksi secara massal. ∆∆∆
- Pada percobaan pertama digunakan untuk menghubungkan mouse, terlihat lampu mouse yang menyala dan berarti terhubung dengan baikbaik lalu coba gerakan cursor apakah sudah berjalan dengan baik atau belum. Jika sudah maka proses pembuatan Kabel OTG secara massal sudah selesai.
Mungkin ini saja yang bisa saya share cara pembuatan Kabel OTG secara massal.
Untuk proses produksi kabelnya bisa dicek web ini yaww : Proses Produksi Kabel.
Sumber : Saya mengambil banyak dari sumber yang pada akhirnya saya rangkum agar memudahkan kita dalam mempelajari Proses Pembuatan Kabel OTG secara Massal.
Sekian dari saya terimakasih.
